傾斜高頻圓振動篩
圓振動篩主要由篩箱、篩網、振動器及減振彈簧等組成。如無特殊要求，YA和2YA型為紡織篩面，YAH型為沖孔篩面，各類篩面均能滿足。 振動篩結構組成：主要有篩箱、篩網、振動器、減振彈簧裝置、底架、懸掛（或支承）裝置及電動機等組成。 YKX稀油圓振動篩結構：由彈簧支承組、傳動裝置、篩箱、支承座、稀油潤滑振動器等組成。
圓振動篩也叫圓形振動篩，為什么長方的外表卻被稱之圓振動篩？主要因?yàn)閳A振動篩的工作原理，圓振動篩的運動軌跡呈圓周，做圓形運動，是一種多層數、效率高新型振動篩。一被廣泛應用于石料破碎后的篩分，海沙貝殼的去除，建筑垃圾規格的分類等多行業應用。
進料粒度：≤400mm
生產能力：30-800t/h
適用物料：各類礦石、砂石、建筑垃圾碎石等
應用范圍：用于煤炭、冶金、礦山等部門
圓振動篩主要由篩箱、篩網、振動器及減振彈簧等組成。如無特殊要求，YA和2YA型為紡織篩面，YAH型為沖孔篩面，各類篩面均能滿足。 振動篩結構組成：主要有篩箱、篩網、振動器、減振彈簧裝置、底架、懸掛（或支承）裝置及電動機等組成。 YKX稀油圓振動篩結構：由彈簧支承組、傳動裝置、篩箱、支承座、稀油潤滑振動器等組成。

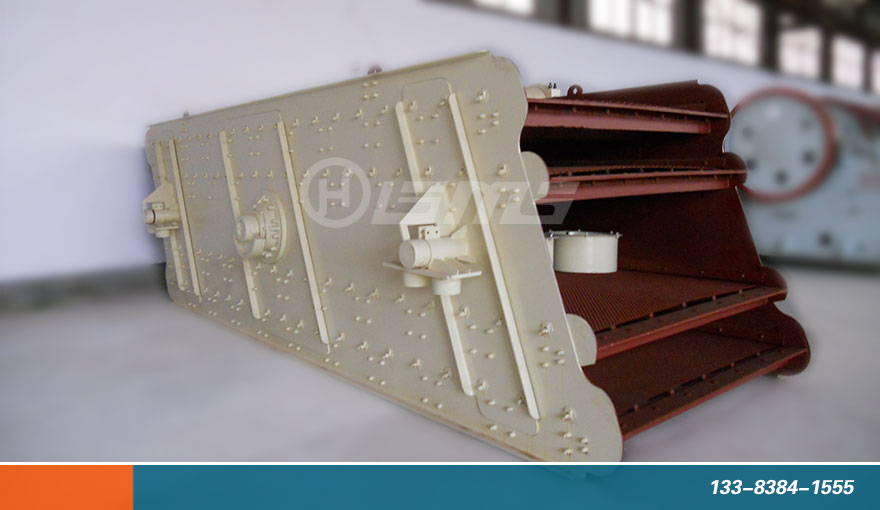

圓振動篩結構組成
圓振動篩主要由篩箱、篩網、振動器及減振彈簧等組成。如無特殊要求，GMG-1為紡織篩面，GMG-2H型為沖孔篩面，各類篩面均能滿足。
GMG-1系列圓振動篩主要由偏心塊激振器、篩箱、電動機、及支承裝置等組成。采用小振幅，高頻率，大傾角結構，使該機篩分效率高、處理量大、壽命長、電耗低、噪音小。
GMG-2稀油圓振動篩結構：由彈簧支承組、傳動裝置、篩箱、支承座、稀油潤滑振動器等組成。

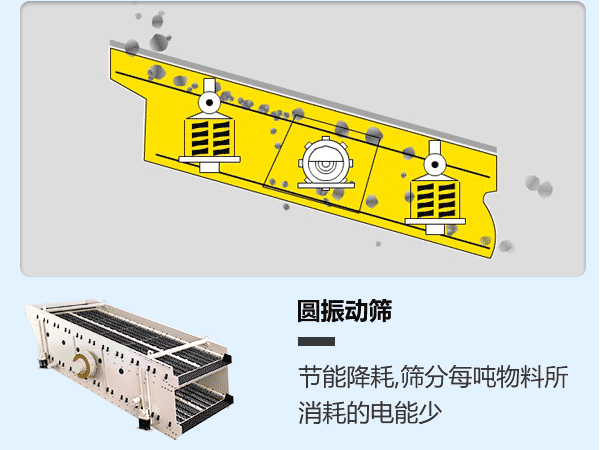

圓振動篩工作原理
圓振動篩的篩箱運動軌跡為圓形或橢圓形，圓振動篩采用慣性激振器產生振動,其振動源一般為電動機帶動激振器。圓振動篩為單軸振動器,固定在篩箱上的主軸由電機帶動告速旋轉,安裝在主軸上的偏心體隨之轉動,產生離心慣性力,使可以自由振動的篩箱產生近似圓形軌跡的振動。

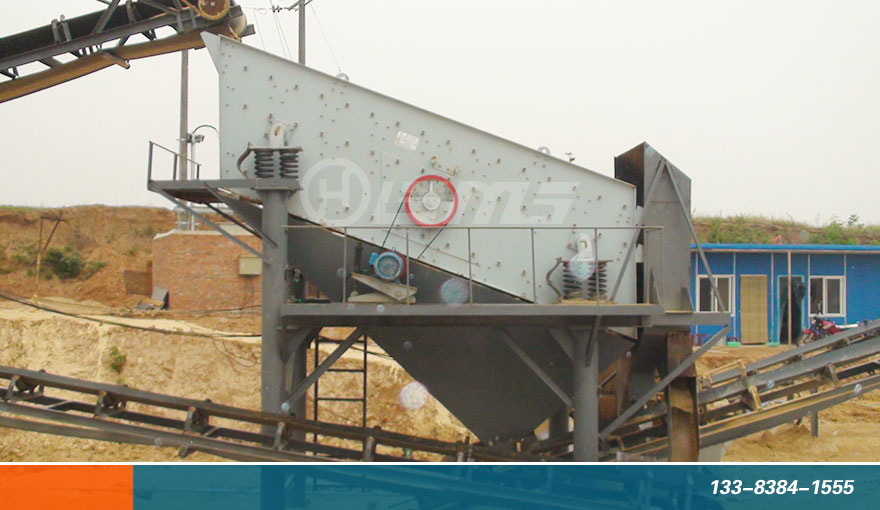

石料圓振動篩生產現場
1、處理能力大，篩分效率高。
2、振動器采用軸承稀油潤滑、外置式塊偏心結構。具有激振力大，軸承負荷小、溫度低，噪音小等特點。(軸承溫升小于35°)。
3、振動器整體拆裝，維護、更換方便，大大縮短了檢修周期。(更換振動器只需1～2小時)。
4、篩機側板采用整板冷作、無焊接、強度高使用壽命長。 橫梁與側板間聯接采用抗扭剪高強螺栓聯接，無焊接、橫梁易更換。
5、篩機采用橡膠彈簧減振，與金屬彈簧比，具有噪音小，壽命長，過共振動區平穩、 篩機各支點動負荷小等優點。
6、電機與激振器聯接采用撓性聯軸器，具有使用壽命長，對電機沖擊小等優點。
圓振篩安裝調整結束后，應進行不少于2h的空載試運轉。要求運轉平穩，無異常噪聲，振幅和運動軌跡符合要求，軸承最高溫度不超過75℃。空載試運轉合格后，可投入負載試運轉，確保V帶張力有充分的調整量，確保兩個膠帶輪對應的溝槽，在各自平面內一一對應。，負載試車時間可按工藝試車要求進行。 圓振篩試車前必須用手(或其他方法)轉動激振器。轉動應靈活，無卡阻現象時，方可正式開動機器。
| 型號 | 篩面層數 | 篩網面積(㎡) | 篩孔尺寸 | 最大給料粒度 | 處理能力(m3/h) | 振動頻率(Hz) | 雙振幅 | 電機功能 |
| YKR1230 | 1 | 3.6 | 6～50 | 200 | 28～180 | 12～16 | 7～10 | 7.5 |
| 2YKR1230 | 2 | 3.6×2 | 6～50 | 200 | 28～180 | 11 | ||
| YKR1236 | 1 | 4.3 | 6～50 | 200 | 30～200 | 7.5 | ||
| 2YKR1236 | 2 | 4.3×2 | 6～50 | 200 | 30～200 | 11 | ||
| YKR1536 | 1 | 5.4 | 6～50 | 200 | 35～220 | 11 | ||
| 2YKR1536 | 2 | 5.4×2 | 6～50 | 200 | 35～220 | 15 | ||
| YKR1542 | 1 | 6.3 | 6～50 | 200 | 42～258 | 11 | ||
| 2YKR1542 | 2 | 6.3×2 | 6～50 | 200 | 42～258 | 15 | ||
| YKR1548 | 1 | 7.2 | 6～50 | 200 | 47～275 | 15 | ||
| 2YKR1548 | 2 | 7.2×2 | 6～50 | 200 | 47～275 | 15 | ||
| YKR1836 | 1 | 6.3 | 6～100 | 300 | 42～600 | 15 | ||
| 2YKR1836 | 2 | 6.3×2 | 6～100 | 300 | 42～600 | 15 | ||
| YKR1842 | 1 | 7.5 | 6～100 | 300 | 50～650 | 18.5 | ||
| 2YKR1842 | 2 | 7.5×2 | 6～100 | 300 | 50～650 | 18.5 | ||
| YKR1848 | 1 | 8.6 | 6～100 | 300 | 59～670 | 18.5 | ||
| 2YKR1848 | 2 | 8.6×2 | 6～100 | 300 | 59～670 | 18.5 | ||
| YKR1854 | 1 | 9.7 | 6～100 | 300 | 68～685 | 22 | ||
| 2YKR1854 | 2 | 9.7×2 | 6～100 | 300 | 68～685 | 22 | ||
| YKR2154 | 1 | 11.3 | 6～100 | 400 | 70～698 | 22 | ||
| 2YKR2154 | 2 | 11.3×2 | 6～100 | 400 | 70～698 | 30 | ||
| YKR2160 | 1 | 12.6 | 6～100 | 400 | 80～710 | 22 | ||
| 2YKR2160 | 2 | 12.6×2 | 6～100 | 400 | 80～710 | 30 | ||
| 3YKR2160 | 3 | 12.6×3 | 6～100 | 400 | 80～710 | 37 | ||
| YKR2454 | 1 | 12.9 | 6～150 | 400 | 83～760 | 30 | ||
| 2YKR2454 | 2 | 12.9×2 | 6～150 | 400 | 83～760 | 30 | ||
| YKR2460 | 1 | 14.4 | 6～150 | 400 | 110～800 | 30 | ||
| 2YKR2460 | 2 | 14.4×2 | 6～150 | 400 | 110～800 | 30 | ||
| 3YKR2460 | 3 | 14.4×3 | 6～150 | 400 | 110～800 | 37 |
振動篩主要分為直線振動篩、石料水平篩、圓振動篩。振動篩按振動器的型式可分為單軸振動篩和雙軸振動篩。單軸振動篩是利用單不平衡重激振使篩箱振動，篩面傾斜，篩箱的運動軌跡一般為圓形或橢圓形。雙軸振動篩是利用同步異向回轉的雙不平衡重激振，篩面水平或緩傾斜，篩箱的運動軌跡為直線。振動篩有慣性振動篩、偏心振動篩、自定中心振動篩和電磁振動篩等類型。 需要了解更多適合自己工程所需的振動篩可以咨詢13383841555值班銷售電話，會給你詳細解答。
